Kako radi boca sa raspršivačem? Dijelovi, mehanizam pumpe i dijagram

Boce s raspršivačem izgledaju jednostavno, ali unutar glave okidača nalazi se mala pumpa koja radi u dva naizmjenična takta. Kada vidite kako ta dva poteza sarađuju, svaki dio unutra-i svako pitanje formule koje slijedi-ima smisla.

Jednosmjerni{0}}ventili održavaju kretanje tekućine u ispravnom smjeru. Mlaznica zatim kontroliše kako ta tečnost napušta bocu, bilo kao fina magla, širi sprej ili koncentrirani mlaz.

Kako radi boca sa sprejom? Kratak odgovor

Boca sa raspršivačem koristi malu mehaničku pumpu sa klipom, komorom pumpe, uronskom cijevi, nepovratnim ventilima i mlaznicom.

Povlačenjem okidača komprimuje se komora pumpe i tečnost se šalje prema mlaznici. Otpuštanje okidača omogućava da se komora ponovo proširi, stvarajući razliku pritiska potrebnu da se više tečnosti podigne iz boce. Ove dvije radnje se ponavljaju svaki put kada se koristi prskalica.

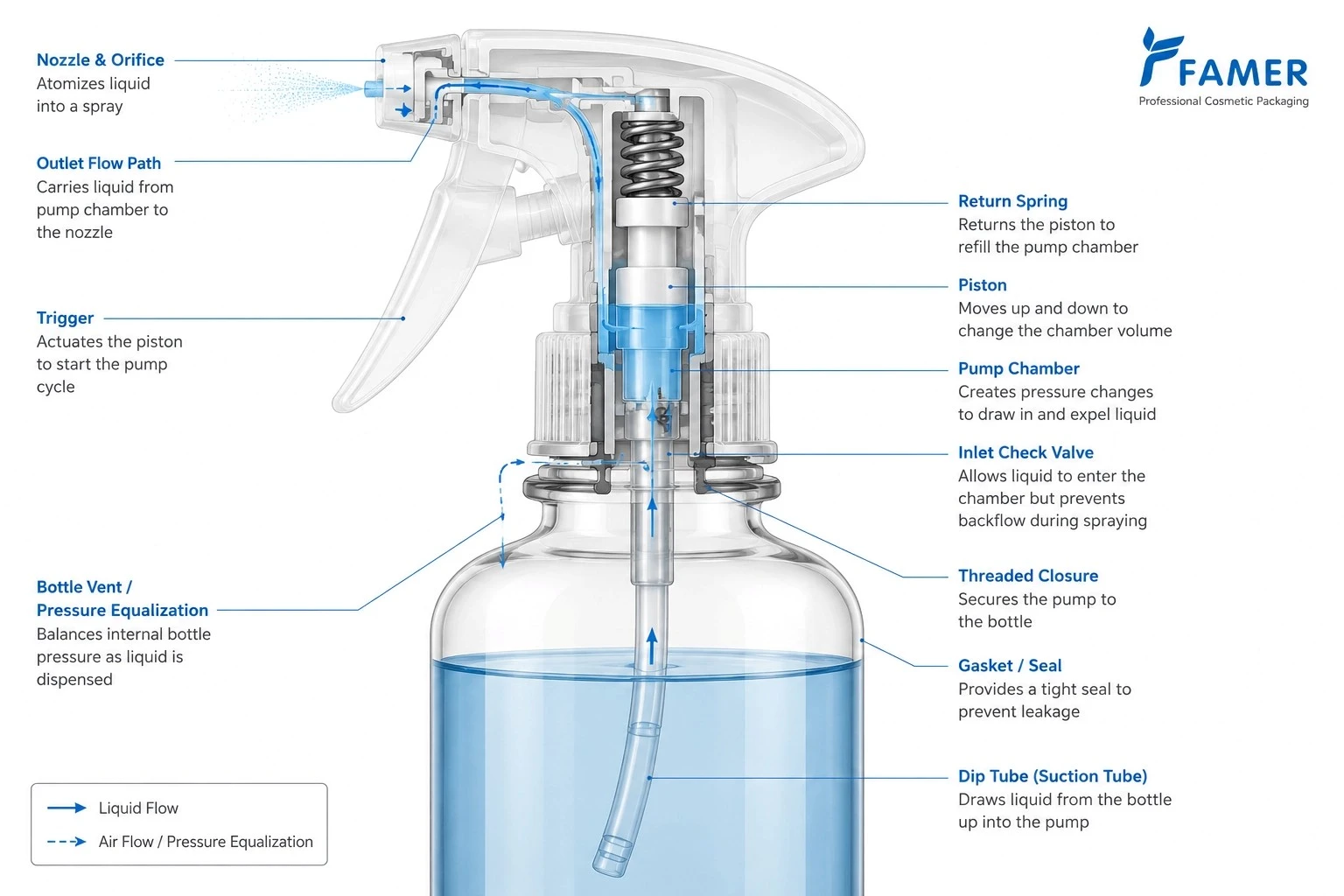

Koji se dijelovi nalaze unutar boce s raspršivačem?

Tačan unutrašnji raspored varira između dizajna prskalica, ali većina ručnih sistema za prskanje oslanja se na iste osnovne funkcije.

Neki od ovih dijelova zaslužuju detaljniji pregled jer objašnjavaju većinu ciklusa pumpanja.

Klip i komora pumpe

Klip menja zapreminu unutar komore pumpe.

Kako se klip kreće prema unutra, raspoloživi prostor postaje manji i pritisak na tečnost raste. Kada se klip vrati, komora postaje veća i pritisak unutar nje opada u odnosu na rezervoar za tečnost.

Ta naizmjenična promjena volumena komore je ono što omogućava dozatoru da prvo ispusti tekućinu, a zatim dopuni.

Dip cijev i ulazni ventil

Dip cijev povezuje rezervoar za tečnost sa pumpom.

Tokom dopunjavanja, tečnost putuje nagore kroz cev i prolazi kroz ulaznu stranu pumpe. Ulazni nepovratni ventil omogućava protok prema komori pumpe dok se odupire obrnutom toku tokom pražnjenja.

Dužina dip cijevi je također važna. Prekratka epruveta može prestati da pokupi proizvod pre nego što se boca isprazni. Cijev koja je nepotrebno duga može se saviti uza dno boce i ometati pouzdano preuzimanje, ovisno o geometriji pakovanja.

Mlaznica, brtva i zatvarač

Mlaznica kontroliše konačni izlaz tečnosti. Njegova unutrašnja geometrija i dizajn izlaza utiču na obrazac prskanja.

Iza njega zatvarač i brtva povezuju dozator sa bocom i pomažu u održavanju predviđenog pečata.

Raspršivač može fizički stati na bocu i dalje curiti ako završna obrada vrata, brtva, zatvaranje ili uvjeti montaže nisu pravilno usklađeni.

Ovo postaje posebno važno kada se paket bira za komercijalno punjenje, a ne za slučajnu upotrebu u domaćinstvu.

Jedan ciklus pumpanja ima dva stupnja

Jednom kada je sistem pripremljen, mehanizam postaje lakši za razumevanje ako odvojite jedan ciklus u dve faze.

Faza 1: povucite okidač i ispraznite tečnost

Kada se povuče okidač:

• Okidač gura klip u komoru pumpe.
• Volumen komore se smanjuje.
• Pritisak na unutrašnju tečnost raste.
• Otpornici na ulaznoj strani se vraćaju prema boci.
• Tečnost se kreće kroz izlazni put.
• Tečnost dospeva u mlaznicu i napušta raspršivač.

Ovo je udar pražnjenja.

Faza 2: otpustite okidač i napunite pumpu

Kada se okidač otpusti:

• Opruga vraća klip.
• Komora pumpe se širi.
• Pritisak unutar komore opada u odnosu na rezervoar.
• Ulazni ventil omogućava ulazak tečnosti.
• Tečnost se kreće gore kroz cev za uranjanje.
• Komora se puni za sljedeće prskanje.

Ovo je hod unosa ili dopunjavanja.

Tečnost se ne kreće prema gore jer je pumpa bukvalno "vuče" kao konopac. Razlika pritiska između komore pumpe i rezervoara za tečnost pokreće protok.

Zašto su-jednosmjerni ventili neophodni

Kada bi tečnost mogla slobodno da se kreće u oba smera, pumpa ne bi radila efikasno.

Tokom dopunjavanja, pumpi je potrebna tečnost da se iz boce pomeri u komoru. Tokom pražnjenja, ista tečnost se mora spriječiti da se jednostavno vrati niz cijev za potapanje.

Nepovratni ventili pružaju tu kontrolu smjera.

U pojednostavljenom obliku:

• Punjenje: boca → komora pumpe
• Ispuštanje: komora pumpe → mlaznica

Ovo je dio mehanizma koji pretvara ponovljeno kretanje okidača u jedno-transport tekućine.

Kako mlaznica pretvara tečnost u maglu?

Dobijanje tečnosti do mlaznice je samo polovina procesa. Pumpa još uvijek mora proizvesti uzorak prskanja koji korisnik očekuje.

Pritisak pomaže u kretanju tečnosti, ali pritisak sam po sebi ne određuje da li je rezultat fina magla, grubo prskanje ili uski mlaz.

Istraživanja o raspršivanju tečnosti pokazuju da formiranje kapljica zavisi od nekoliko varijabli, uključujući svojstva tečnosti, dizajn raspršivača, radni pritisak i uslove protoka.[1]

Šta se dešava unutar mlaznice?

Tačan dizajn se razlikuje između prskalica.

U mnogim sistemima fine-magle, mali unutrašnji prolazi vode tečnost prema uskom izlazu. Neki dizajni mlaznica također stvaraju rotacijski ili vrtložni tok prije nego što tekućina izađe.

Kako tečnost napušta izlaz, tečni sloj ili mlaz se razbija na kapljice. Ovaj proces se naziva atomizacija.

Završno prskanje zavisi od kompletnog sistema. Manji vidljivi otvor ne znači automatski bolju ili finiju maglu.

Zašto jedna prskalica stvara maglu, a druga mlaz?

Nekoliko faktora može promijeniti rezultat:

• dizajn mlaznice
• podešavanje spreja
• izlaz pumpe
• viskozitet formule
• blokada na izlazu
• fizičko ponašanje same tečnosti

ASTM-ova praksa za procjenu obrazaca prskanja mehaničke pumpe također napominje da obrazac prskanja može varirati u zavisnosti od dizajna aktuatora i fizičke prirode tečnosti.[2]

Zbog toga se ne bi trebalo automatski pretpostaviti da raspršivač koji proizvodi čistu maglu s vodom daje isti rezultat s gotovom kozmetičkom,{0}}kozmetičnom formulom ili formulom za domaćinstvo.

Zašto novoj boci sa raspršivačem treba nekoliko pumpi prije nego što se rasprši?

Nova prskalica obično sadrži zrak unutar cijevi za uranjanje, komore pumpe i unutrašnjeg puta tekućine.

Prva aktiviranja pokreću taj zrak kroz pumpu dok postepeno podižu proizvod iz boce. Kada dovoljno tečnosti stigne u komoru pumpe i izlazni put, sistem se puni i počinje normalno da prska.

ASTM D3890 opisuje metodu za određivanje broja pokretanja potrebnih za punjenje mehaničke pumpe za raspršivanje ili protočne pumpe sa proizvodom -potrošačkog tipa.[3]

Broj udaraca prajminga nije univerzalan. Može se promijeniti u zavisnosti od dizajna pumpe, dužine dip cijevi, formule i konfiguracije pakovanja.

Ako je boca već radila i odjednom zahtijeva ponovljeno pumpanje, problem je vjerojatnije vezan za put tekućine, zaptivanje, rad ventila ili blokadu.

Šta utiče na performanse bočice sa raspršivačem?

Većina mehaničkih prskalica slijedi sličan osnovni princip pumpanja. Njihov stvarni učinak i dalje može značajno varirati.

Za potrošača se ta razlika očituje kao osjećaj spreja, pokrivenost ili konzistencija. Za kupca ambalaže to postaje problem specifikacije proizvoda.

Izlaz pumpe po taktu

Izlaz po hodu je količina proizvoda koja se izdaje tokom jednog potpunog aktiviranja.

Utječe na dozu, pokrivenost i potrošnju proizvoda. Na primjer, maglica za lice obično zahtijeva drugačije iskustvo doziranja od okidača za čišćenje u domaćinstvu.

ASTM D4336 pokriva mjerenje srednje količine dozirane mehaničkim sprejom ili protočnom pumpom po aktiviranju.[4]

Za razvoj proizvoda, korisno pitanje nije samo da li pumpa prska. Radi se o tome da li isporučuje potrebnu količinu u skladu s predviđenom formulom.

Formula viskoziteta

Ista prskalica može se ponašati drugačije s dvije formule.

Viskozniji proizvod može se kretati sporije kroz cijev za uranjanje, komoru pumpe i mlaznicu. Ovisno o formulaciji i dozatoru, to može doprinijeti:

• sporije punjenje
• nedosledan izlaz
• veće kapljice
• dribling
• loša atomizacija

To ne znači da se gušće formule ne mogu prskati. To znači da raspršivač mora biti usklađen s proizvodom, a ne odabran samo po izgledu.

Dizajn mlaznice i uzorak prskanja

Dobar uzorak prskanja je specifičan za{0}}primenu.

Magli za lice može biti potrebno meko i ravnomjerno prekrivanje. Sredstvo za čišćenje u domaćinstvu će možda trebati veći učinak ili ciljaniji sprej. Proizvodi-za njegu kose mogu zahtijevati širu pokrivenost na većoj površini.

Predviđeno korisničko iskustvo stoga treba definirati prije odabira mlaznice.

Kompatibilnost materijala i brtve

Pumpa koja radi tokom kratkog testa vode nije nužno prikladna za gotovu formulu.

Proizvod može doći u kontakt sa bocom, cijevi za potapanje, elementima ventila, brtvama, brtvama i drugim unutrašnjim komponentama pumpe. Ovisno o dizajnu, metalni dijelovi također mogu biti izloženi.

Formule, ulja, rastvarači i aktivni sastojci koji sadrže alkohol- mogu različito stupati u interakciju s materijalima za pakovanje. Kompatibilnost stoga treba procijeniti sa gotovom formulacijom, a ne pretpostaviti na osnovu jednog sastojka ili generičke karte materijala.

ASTM D4333/D4333M se bavi testiranjem kompatibilnosti između komponenti dozatora mehaničke pumpe i proizvoda -tipa potrošača.[5]

Uobičajeni problemi sa sprejom i na šta oni obično ukazuju

Većina problema sa raspršivanjem može se pratiti do malog broja funkcija: podizanje tekućine, stvaranje pritiska, brtvljenje, rad ventila ili atomizacija.

Ovo su prije početne tačke nego konačne dijagnoze. Nekoliko različitih kvarova može izazvati slične simptome.

Za korake popravke i rješavanja problema, namjenski vodič je korisniji od ponavljanja cijelog procesa ovdje.

Prskalica sa okidačem naspram raspršivača fine magle naspram raspršivača kontinuirane magle

Sva tri sistema doziraju tečnost kao sprej, ali korisničko iskustvo je drugačije.

Kategorije ne treba tretirati kao zamjenjive samo zato što se mogu ugraditi u slične boce.

Spremnici s aerosolom koriste drugačiji princip doziranja pod pritiskom i nisu obuhvaćeni ovim objašnjenjem mehaničke pumpe.

Za brendove, počnite od formule, a ne od bočice

Do ove tačke, mehanizam objašnjava kako radi boca sa raspršivačem.

Za brend koji razvija paket, sledeće pitanje je da li će taj mehanizam ispravno raditi sa specifičnom formulom i korisničkim iskustvom.

Praktičan proces odabira može biti jednostavan.

1. Definirajte formulu

Dajte dobavljaču ambalaže informacije kao što su:

• da li je formula na bazi vode,-koja sadrži alkohol ili ulje-
• približni viskozitet
• da li su čestice suspendovane u proizvodu
• sastojci koji mogu utjecati na plastiku, elastomere ili metalne komponente
• očekivani uslovi punjenja i skladištenja

Kompletna formula je važnija od jednog sastojka u naslovu.

2. Definirajte potreban sprej

Odlučite šta bi potrošač trebao doživjeti:

• fine magle
• ciljani sprej
• široku pokrivenost
• veći učinak
• kontinuirano prskanje
• kontrolisano doziranje

Ovaj zahtjev sužava prikladne opcije pumpi i mlaznica mnogo brže nego prvo odabiranje boce po izgledu.

3. Uskladite dozator sa bocom

Provjerite mehanički interfejs:

• završetak vrata
• zatvaranje fit
• brtva ili zaptivna površina
• dužina dip cijevi
• visina boce
• kapacitet boce
• zahtjevi za ventilaciju gdje je to relevantno

Ne bi se trebalo automatski pretpostaviti da dozator koji radi na jednoj boci radi na isti način na drugoj boci.

4. Testirajte kompletan paket prije masovne proizvodnje

List sa specifikacijama pomaže u suzivanju opcija. Ne zamjenjuje testiranje predviđenom formulom.

U najmanju ruku, evaluacija uzorka bi trebala sagledati:

• prajming
• konzistentnost izlaza
• uzorak prskanja
• curenje
• aktiviranje
• kompatibilnost formule

Duže skladištenje ili evaluacija starenja također može biti potrebna kada je interakcija s paketom{0}}formula zabrinjavajuća.

Kako se može ocijeniti učinak boce s raspršivačem

Mehanički učinak doziranja može se prije mjeriti nego suditi samo po izgledu.

ASTM standardi za mehaničke pumpe za doziranje pokrivaju područja uključujući prajming,{0}}procjenu uzorka prskanja, kompatibilnost komponenti i izlaz po taktu.[2][3][4][5]

Za pregled B2B uzorka, sljedeće provjere su korisnije od jednostavnog pitanja da li pumpa "radi".

Granice prihvatljivosti treba da proizlaze iz zahtjeva proizvoda, specifikacije pumpe i primjenjive metode ispitivanja, a ne generičkih industrijskih brojeva.

Šta zapamtiti

Boca sa raspršivačem radi jer klip više puta mijenja pritisak unutar komore pumpe. Nepovratni ventili kontroliraju smjer protoka tekućine, a mlaznica određuje kako tekućina pod pritiskom napušta pakovanje.

Za potrošača, to objašnjava zašto okidač proizvodi sprej.

Za marku, isti mehanizam objašnjava zašto se viskozitet formule, dizajn mlaznice, zaptivanje, dužina cijevi za potapanje i kompatibilnost materijala ne mogu razmatrati odvojeno.

Praktična sekvenca je jednostavna:

definirajte formulu → definirajte doživljaj spreja → uskladite bocu i pumpu → testirajte kompletno pakovanje

Reference

[1] NASA Technical Reports Server, "Atomizacija tekućine."
Koristi se za podršku diskusiji da atomizacija zavisi od svojstava tečnosti, dizajna raspršivača, pritiska i uslova protoka.

[2] ASTM D4041/D4041M-05(2025), Standardna praksa za određivanje uzoraka raspršivanja dispenzera mehaničkih pumpi.
Koristi se za podršku diskusiji o procjeni -obraca raspršivanja i uticaju karakteristika aktuatora i tečnosti.

[3] ASTM D3890-18(2025), Standardna praksa za broj udaraca za punjenje dozatora mehaničke pumpe.
Koristi se za podršku odeljku o performansama prajminga.

[4] ASTM D4336-18(2025), Standardna praksa za određivanje izlazne snage po hodu dozatora mehaničke pumpe.
Koristi se za podršku diskusiji o izlazu po aktiviranju.

[5] ASTM D4333/D4333M-18(2025), Standardna praksa za kompatibilnost komponenti dozatora mehaničke pumpe.
Koristi se kao podrška preporuci za procjenu kompatibilnosti{0}}komponenta dozatora sa predviđenim proizvodom.
